色哥 碳基臭氧催化剂, 高效净化, 环保前卫

一、配景与需求分析色哥

臭氧高等氧化技能在水处理中饰演着进军扮装，它通过产生强氧化性的羟基解放基来剖析水中的有机混浊物。议论词，单独使用臭氧时，其氧化才调受到放手，因为臭氧的径直响应速率较慢，且臭氧在水中的融化度和沉稳性不高。因此，引入非均相臭氧催化剂变得十分必要。这些催化剂大要提高臭氧的剖析着力，从而增强氧化经过。

非均相臭氧催化剂是指在不同相态中责任的催化剂，它们不错是固体、液体或气体。在处理臭氧催化响当令，不同载体的催化剂具有各自的优过错：

1. 金属氧化物基催化剂：这类催化剂频繁具有较高的催化活性和沉稳性，但可能靠近老本较高和对环境敏锐的问题。

2. 分子筛基催化剂：分子筛具有风雅的热沉稳性和聘请性，但其合成老本较高，且在某些条目下可能失活。

3. 碳基催化剂：碳基催化剂，尤其是碳纳米管和石墨烯等碳材料，具有以下上风：

- 高比名义积：提供更多的活性位点，增强催化着力。

- 风雅的化学沉稳性：在多种化学环境下保抓沉稳，不易被腐蚀。

- 可调理的孔结构：通过调动碳材料的孔径和踱步，不错优化催化剂的性能。

- 环境友好：碳材料开端野蛮，制备经过相对环保。

- 可回收性：碳基催化剂频繁易于回收再讹诈，减少资源阔绰。

综上，以碳基材料算作载体的非均相臭氧催化剂具有显赫的上风。碳基材料如活性炭、碳纳米管和石墨烯等，因其特有的物理化学性质，如高比名义积、风雅的导电性和化学沉稳性，使得它们成为盼望的催化剂载体。这些碳基载体大要有用地吸附水中的有机混浊物，并促进臭氧分子的剖析，生成更多的羟基解放基。

二、碳基臭氧催化剂先容

科力迩碳基臭氧催化剂（KHC-PC1001）

碳基材料野蛮存在于当然界中，大多通过煤、生物资等燃料热解产生。在煤炭或生物资热解经过中蒸发分的开释导致其内含无数孔隙结构，燃料中包含的大分子经过一次响应断键酿成多种中间产物，这些中间产物经过二次响应生成最终产物。碳基材料名义一般含有丰富的含氧官能团，同金属基催化材料比拟，碳基催化材料老本相对较低，具有较好比名义积、发达的孔隙结构，具有优良的吸附才调。同期，其发达的孔隙结构和高比名义积大要为活性催化组分的负载提供空间和名义撑抓。

科力迩选用碘值1100以上，比名义积1400m2/g的活性炭为基质制备出一种高活性的非均相臭氧催化剂——KHC-PC1001，其微不雅结构如下图所示。其具有的高比名义积为催化响应提供了更多的活性位点，在多种化学环境下都发扬出风雅的沉稳性，这使得该型碳基臭氧催化剂在酸、碱和有机溶剂中都能保抓较好的催化性能。碳基臭氧催化剂还具有优异的电子传输才调，这有助于加快催化响应中的电子滚动经过，同期碳基臭氧催化剂毒性较低，且材料开端野蛮，易于回收讹诈，得当绿色化学和可抓续发展的要求。

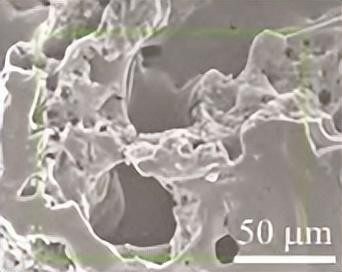

图.碳基质微不雅结构

2.技能上风

碳基臭氧催化剂的制备经过主淌若通过杂原子掺杂、名义改性和颓势工程使碳基质功能化。通过碳前体原位掺杂以化学步伐将外来金属原子引入到碳骨架中，使原始碳的sp2电子构型发生调动，使之具有愈加丰富的解放流动电子，碳材料旯旮颓势又大要介导电子，普及臭氧氧化体系中羟基解放基的产顺利率。

多金属杂原子共掺杂

金属-杂原子共掺杂碳材料(具有更高的沉稳性及催化活性。碳材料上引入杂原子有助于金属物种在碳材料上的锚定，同期，金属物资与引入的杂原子之间可能存在协同效应，进一步加强催化才调。过渡金属大要与碳基中不沉稳的 C 酿成 M-C 键，激活O3产生解放基。同期因为过渡金属的负载大要提高碳基的石墨化进度，有益于电子滚动增强催化剂性能。在内容工程应用经过中，掺杂单一金属的一元催化剂无法发扬出盼望的催化才调，而多元催化剂大要证实“1+1＞2”的催化恶果，科力迩的琢磨东说念主员讹诈多种金属不同的-SA位点共存的上风，通过配对和/或良友耦合来调动相互的配合环境，从而调动电子结构，以提高催化性能。

科力迩的研发东说念主员将密度泛函表面应用到碳基多元金属原子催化剂的筛选，构建了一系列 AC-M（M=Cu、V、W、Mo、Fe、Zn、Co）结构，并测定其单元臭氧COD统统去除量，有针对性的筛选出潜在的臭氧催化剂（|ΔGH*| 值接近 0 eV）。如下图2 先容了其中一种钴镍双原子催化剂的制备经过，Ni 基催化剂对 C-C、C-O 和 C-H 键的裂解均具有较高的活性，Co 相同也对 C-C 键的断裂有活性。

通过调理不同比例的钴镍双金属比例，得到了最高的双位点密度，所制备的钴镍双原子催化剂发扬出完全的双原子结构并取得优异的臭氧催化活性。Ni原子的引入调动了活性中心的电子构型并镌汰Co的 d 带中心，O-O 键在 Co-Ni 原子对位点上的断裂要容易，标明Ni和 Co 之间存在的协同效搪塞催化活性起到了正向的影响，同期也提高了非均相催化剂对碳千里积抵牾才调。通过DFT 筹算，钴镍双原子催化剂能显赫镌汰臭氧氧化中间体阶跃的相对解放能，标明钴镍双原子催化剂再弱碱性条目下具有优异的臭氧催化活性。

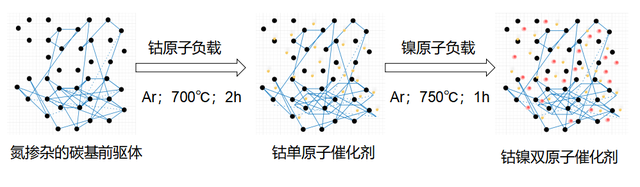

图2.钴镍双原子催化剂的制备经过

多金属合金催化剂之间的协同效应，不同种金属的掺杂原则如下：

1）添加的多种金属能提高催化剂的沉稳性，减少纳米粒子团员风光，达到提高催化活性的想法；

2）添加的多种金属能调动金属的电子秉性和微不雅结构，使其提高了参与催化响应中间体的沉稳性，从而提高催化活性；

3）多金属合金催化剂中不同金属之间电子的相互作用以及几何效应，能对纳米粒子起到了修饰的作用，从而提高催化活性。

沉稳性好

碳基材料自身具有含有丰富的氮原子，N与碳的结构相似，因此很容易算作杂原子进行掺杂，在催化范围为琢磨新式催化剂提供了新的可能性。氮为响应物的最好吸附提供了基础位置，同期具有风雅的电子密度，由于氮的存在，使得活性相具有更好分散性和使得电子性质发生变化，因此不错提高催化性能。同期氮原子不错有用地锚定和露出单金属原子，从而幸免金属原子遇到到迁徙和辘集，大要稳住高流动性金属原子，哥也色蝴蝶谷娱乐网在热解经过中算作氮源酿成强金属-氮配位键，极地面提高了材料的热沉稳性和化学沉稳性。

由于金属-氮配位相互作用更强，不错在高温下沉稳金属-氮配位键，因此科力迩的琢磨东说念主员在金属负载的经过中优选氮含量多的有机连结体（举例戊二醛286、乙二醛；环氧氯丙烷等其中的一种或多种），氨基与双醛以席夫碱的式样酿成羧酰胺键，极猛进度的改善了碳基材料的机械性能和热沉稳性。同期通过有机交联剂的修饰为碳基体螯合金属离子提供更多的活性位点，增多了负载金属催化剂对金属的负载才调。金属-氮界限处具有复杂的络合结构，这些结构有助于金属因素与碳结构之间的 电荷传输，使得碳材料名义相互作用的局部区域具有愈加密集的电子景色，从而具有更高的催化活性。酿成的 C@N 键提高了对金属离子螯合恶果，使得碳基臭氧催化剂的金属浸出风险大大镌汰，保证了碳基臭氧催化剂的安全性以及使用寿命。

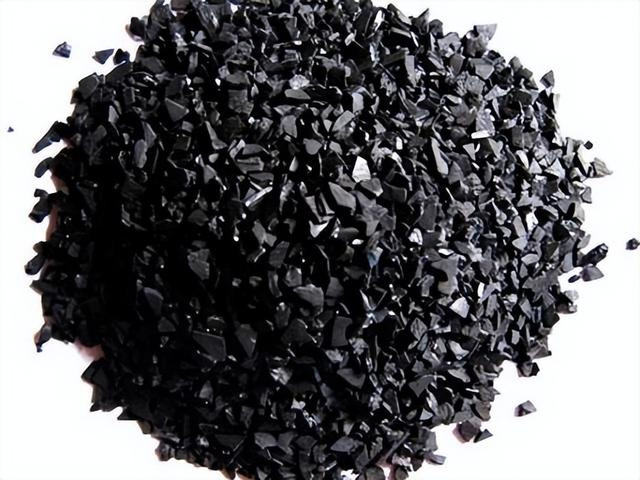

图.KHC-PC1001催化剂

成孔工艺

孔隙率是影响催化剂具有较高催化活性的一个至关进军的因素。高孔隙率和高名义积使响应分子易于干预活性物资。科力迩的KHC-PC1001型碳基臭氧催化剂使用的碳基体便具有多孔结后，其比名义积可朝上1200 m2/g。为了幸免金属离子的掺杂导致碳基体部分微孔堵塞，减小制品的比名义积，科力迩的琢磨东说念主员袭取了多种想路来处治这一难题。

其一，即是单次负载单一负载的屡次烧结工艺，该工艺在保证金属均匀负载，最猛进度增多氧化活性位点数目的同期，幸免了金属皆趋附团堵塞碳基体微孔的风险。

其二，即是在金属负载的经过中添加一定比例的水溶性致孔剂，举例（PEG，PVP，PVA 等。）水溶性致孔剂在催化剂材料制备中的责任旨趣主淌若通过其在夹杂经过中的均匀踱步和后续的去除，酿成具有特定孔结构的催化剂，提高其催化着力。其在催化剂材料的制备经过中主要通过以下几个式样证实作用：

1）融化与夹杂：水溶性致孔剂频繁在水相中融化，与其他构成材料（如金属盐、载体等）充分夹杂，酿成均匀的胶体或溶液。

2）聚合与成型：在得当的条目下，这些夹杂物和会过加热、冷却、或者化学响应等方式酿成固体基体。在这如故过中，水溶性致孔剂均匀踱步在固体基体中。

3）去除致孔剂：在后续的处理经过中，举例干燥或煅烧，水溶性致孔剂会被去除。由于其水溶性，不错通过浅近的水洗或高温煅烧使其蒸发，从而在催化剂中酿成孔隙。

4）孔结构的酿成：致孔剂的去除留住一定的空间，酿成多孔结构。这些孔隙大要提供较大的比名义积，有助于提高催化剂的活性和聘请性。

5）催化性能优化：通过调理水溶性致孔剂的类型、浓度以及去除的方式，不错适度最终催化剂的孔径、孔容和踱步，从而优化其催化性能。

其三，捐躯模版金属造孔法，讹诈可溶性的金属算作模版，在催化剂煅烧经过被去除被包裹在待制备材料周围，从而留住空腔或孔隙结构，举例在碳基臭氧催化剂的制备经过中，Co2+、Ni2+、Fe2+中的一种或几种金属诀别跟着Zn+一同负载在碳基体上，金属离子不错和连结体2-甲基咪唑进行配位并均匀踱步于ZIF框架中，从而不错产生多金属ZIF。标的金属位点由2-甲基咪唑连结体和锌原子在空间上离隔，导致两者之间的空间距离变得更长。因此，在高温煅烧经过中ZIF骨架中的锌被蒸发掉后不错充任成孔剂， 从而产生无数的洞开通说念。

表.椰壳炭色哥与KHC-PC1001不同孔隙比名义积孝敬

技俩

微孔

中孔

大孔

椰壳炭

1000 -1050m2/g

10~100 m2/g

0.8-1.0 m2/g

KHC-PC1001

1100-1150 m2/g

10~100 m2/g

0.8 m2/g

通过以上三种步伐，科力迩制备出的碳基臭氧催化剂比名义积朝上1286 m2/g，在原有的碳基体基础上有所普及，通过碳基体与该型碳基臭氧催化剂的扫描电镜图也可看出，未经修饰的碳基体孔壁光滑，而该型号碳基臭氧催化剂的名义存在无数金属氧化物晶体，这些金属晶体踱步均匀，对催化剂的比名义积，吸附性能以及空闲踱步均有一定的普及

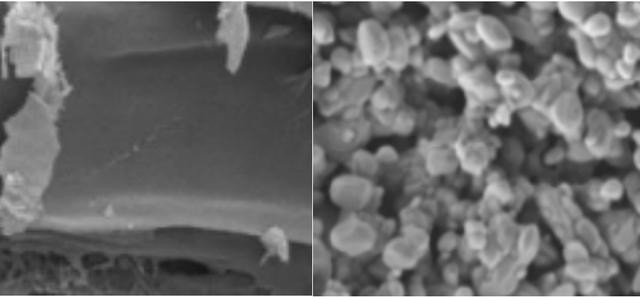

图.碳基体与KHC-PC1001的扫描电镜图（10000X）

（4）原位多段煅烧-退化工艺

高温煅烧经过对金属负载型催化剂的作用至关进军，它径直影响催化剂的物理化学性质和催化性能。煅烧经过不错去除杂质和酿成晶体结构：煅烧不错去除原料中的水分和蒸发性因素，去除毒素并细心金属辘集，从而规复催化剂的活性。同期通过高温处理使无定形相挪动为晶体相，改善催化剂的热沉稳性、物理化学性能，况兼增多其固定碳含量，从而自尊居品要求。同期煅烧不错调动催化剂名义的酸性、比名义积等性质。煅烧还有助于金属与载体之间的相互作用，从而提高催化剂的全体性能。煅烧温度、煅烧时候、升温速率等是影响催化剂性能的要津因素。

1）煅烧温度：煅烧温度对催化剂的比名义积、孔隙结构和名义活性组分的分散度有显赫影响。关于KHC-PC1001催化剂，700℃的煅烧温度大要取得最好的聘请性臭氧催化活性，因为在这一温度下，催化剂具有最大的比名义积和发达的孔隙结构。而当煅烧温渡过高（如1000℃以上）时，催化剂名义会出现烧结风光，导致比名义积减少，不利于催化响应的进行。

2）煅烧时候：煅烧时候相同影响催化剂的物理化学性质。不及的煅烧时候可能导致催化剂先行者体未完全剖析，活性组分无法充分酿成或分散，从而影响催化剂的活性。而煅烧时候过长则可能导致催化剂烧结、比名义积减小、孔径塌陷等不利变化，镌汰催化剂的性能。举例，KHC-PC1001催化剂在700℃煅烧8小时后，发扬出风雅性能。

3）升温速率：升温速率的适度也对催化剂的性能有影响。过快的升温可能导致催化剂先行者体在达到最好煅烧温度前未完全剖析，而过慢的升温速率则会延迟统共煅烧经过的时候，影响催化剂的最终性能。

要而论之色哥，煅烧经过的优化关于制备高性能的金属负载型催化剂至关进军。通过适度煅烧温度、时候和升温速率，不错有用地调理催化剂的物理化学性质，从而提高其催化活性和沉稳性。这些因素的优化需要凭证具体的催化剂体系和应用需求来进行，科力迩的琢磨东说念主员采用正交教师的方式，筛选出的最优的烧结条目，以确保催化剂在内容应用中达到最好性能。

3、居品参数

表.KHC-PC1001型碳基臭氧催化剂和椰壳活性炭性能对比

测试技俩

椰壳活性炭

KHC-PC1001

空缺对比CODcr去除率

普及率≥45%

普及率≥120%

使用寿命

≥3年

≥3年

活性组分含量

0

10%-15%

堆积比重

0.45-0.50 g/mL

0.50-0.55 g/mL

强度

＞95%

＞95%

灰分

中国 肛交

＜2.5%

2.5%-3.0%

含水率

6.5 %

＜3%

年磨损率

＜2.5%

＜2.5%

pH

6-9

6-9

盐酸可溶性

＜1.2%

＜1.2

飞舞率

＜1%

＜0.5%

碘吸附值

1000-1100mg/L

1100-1200 mg/L

亚甲基蓝吸附值

125 mg/L

165 mg/L

比名义积

1200 m2/g

1286 m2/g

孔容

1.2-1.4 mL/g

1.2-1.4 mL/g

粒度

2-4 mm

2-4 mm

包装

防潮密封

防潮密封

居品上风

该型碳基臭氧催化剂的上风主要包括以下几点：

1）高比名义积：具有尽头高的比名义积（约1300m2/g），这使得它大要提供无数的活性位点，提高催化着力。

2）多孔结构：多孔结构有助于提高活性组分的分散性，减少催化剂颗粒的团员风光，从而普及催化活性和沉稳性。

3）化学沉稳性：材料具有风雅的化学沉稳性，不错在多种化学响应条目下保抓结构不变，保证催化剂的恒久使用。

4）机械强度：频繁具有较好的机械强度，这有助于在响应经过中保抓催化剂的完好性，减少磨损和落空，年磨损率＜2%。

5）可调理的孔径踱步：通过不同的制备步伐和后处理技能，不错调理孔径踱步，以恰当不同大小催化剂颗粒的需求。

6）易于回收和再生：在使用后不错通过浅近的物理或化学步伐进行回收和再生，便于叠加使用，减少环境混浊。

8）应用野蛮：它们不错用于处理多样类型的工业废水，包括但不限于纺织、造纸、电子、制药和食物加工等行业，催化恶果好、材料开端野蛮，容易再生，环境友好，具有巨大的应用出息。

应用范围与案例分析

1）含油浑水（油田采出水，压滤返排液、罐区切水、乳化酸性水）

具有优良的吸附性能，可吸附废水中的分散油、乳化油和融化油。再讹诈其优胜的臭氧催化性能可快速剖析富集在催化剂名义的有机物，杀青浑水厂含油废水的深度处理。举例科力迩讹诈碳基臭氧催化剂处理新疆某石化含油废水，该含油废水先经隔油、气浮和生物处理，再用碳基臭氧催化剂进行深度处理。再臭氧投加量为100 ppm时，原水COD为180 mg/L，出水COD仅为23 mg/L，COD去除率朝上90%；进水含油量35 ppm，出水含油量2.3 ppm。除此除外废水的含酚量从0.1 mg/L降至0.005 mg/L，含氰量从0.19 mg/L降至0.048 mg/L，COD从85 mg/L 降至18 mg/L。处理前后的水样图如下图所示。

碳基臭氧催化剂对油的吸附容量有限（一般为30～80 mg/g)），频繁用作含油废水多级处理的临了一级处理，出水含油质地浓度可降至0.1～0.2 mg/L ，以达到深度净化的想法。

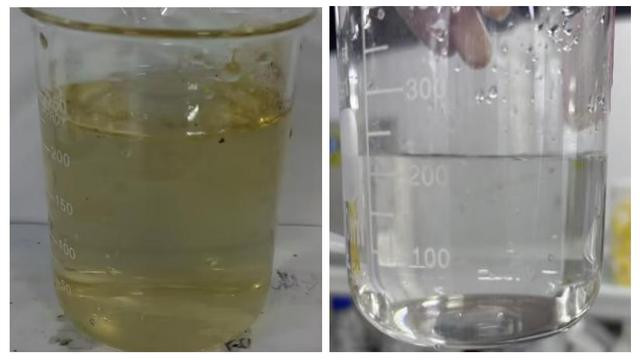

图.KHC-PC1001处理新疆某石化废水的恶果对比（左进水，右出水）

2）垃圾渗滤液

垃圾渗滤液是在垃圾堆放和填埋经过中，由于微生物自身降解、雨雪冲刷等产生的黑棕色液体，具有有机物含量多、毒性大、异味大、地区相反大、难降解等特色，是一类因素复杂，难以生化降解的废水。科力迩科技公司针对垃圾渗滤液处理所研发的CDOF（Cyclonic Dissolved Ozone Flotation Unit）专利技能，安装内填充80%的KHC-PC1001，其响应旨趣是臭氧通入水中产生具有强氧化性的·OH，将垃圾渗滤液中难降解的大分子有机物氧化为易降解的小分子有机物，以致矿化为CO2和H2O。CDOF具有响应速率快，竖立浅近、便于操作、无二次混浊等上风，在垃圾渗滤液处理范围具有野蛮出息。

科力迩全量化工艺处理浙江某垃圾填埋场老龄垃圾渗滤液，处理恶果令东说念主惬意，该工艺对垃圾渗滤液的COD去除率朝上80%，臭氧投加比仅为1.2控制，水质方针改善较大，处理前后水样对比昭着。经过氧化处理后的浓缩液再回到浑水厂的生化池处理，幸免了混浊物在浑水系统中轮回导致浑水系统抓续恶化的样式。该工艺处理深圳某垃圾渗滤液恶果相同喜东说念主，其处理前后对比如下图所示，进水COD约1500mg/L，经KHC-PC1001臭氧催化氧化工艺，20min出水400mg/L，40 min出水江COD降至200mg/L一下，废水B/C从0.22普及至0.37。同期，该技能不仅达到了全量化处理，还使浑水厂启动愈加沉稳，也大幅镌汰了浓缩液处理老本。

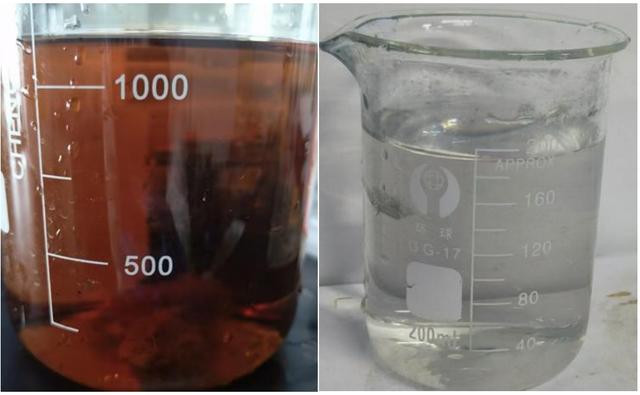

图.KHC-PC1001处理浙江某垃圾渗滤液前后对比（原水；出水）

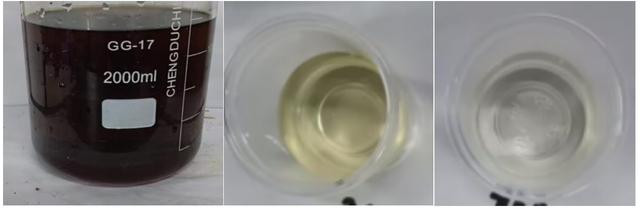

图.KHC-PC1001处理深圳某垃圾渗滤液前后对比（原水；20min出水；40min出水）

3）染料废水

染料废水因素复杂、水质变化大、色度深、浓度大，处理贫瘠。处理步伐主要有氧化、吸附、膜分离、絮凝、生物降解等。这些步伐各有优过错，其中活性炭能有用地去除废水的色度和COD。活性炭处理染料废水在国表里都有琢磨，但大多数是和其它工艺耦合，碳基臭氧催化剂对染料废水有风雅的磨灭恶果。染料废水的磨灭率随温度的升高而增多，而pH值对染料废水的磨灭恶果莫得太大的影响。在最好氧化工艺条目下，酸性品红、碱性品红废水的磨灭率均>97%，出水的色度稀释倍数≤50倍，COD

科力迩使用KHC-PC1001臭氧氧化工艺处理某工场夹杂染料废水以及亚甲基蓝废水，其恶果图如下图所示，夹杂染料废水中包括亚甲基蓝、甲基红、甲基橙、罗丹明等多种染料，色度＞10000，TOC朝上2000mg/L，经臭氧催化氧化处理后，臭氧投加量为200ppm时，磨灭率朝上99.9%，矿化率朝上45%；亚甲基蓝废水色度＞1000，TOC＞500mg/L，在臭氧投加量为100ppm时，磨灭率朝上99.9%，矿化率朝上47%。

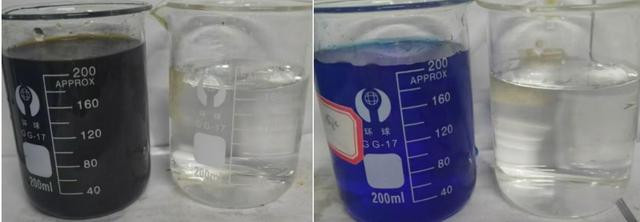

图.KHC-PC1001处理夹杂偶氮染料废水、亚甲基蓝染料废水恶果图

科力迩碳基臭氧催化剂，特有的制备工艺，确保了催化剂名义领有极高的活性位点密度，从而显赫普及了催化着力。此外，科力迩还介意催化剂的沉稳性与耐用性，通过特等的名义处理与结构遐想，有用延迟了催化剂的使用寿命，镌汰了用户的使用老本。

与市面上的其他臭氧催化剂比拟，科力迩碳基臭氧催化剂展现出了显赫的上风。在催化着力方面，科力迩居品大要更快、更透彻地完成臭氧的生成与剖析，为用户带来更高的分娩着力与更优质的居品性量。在环保性能方面，科力迩催化剂在催化经过中险些不产生任何无益物资，着实杀青了绿色、环保的分娩理念。

要而论之，科力迩碳基臭氧催化剂催化着力高、环保性能优秀，具有风雅的应用出息。
