天天色 当超薄多层镍酸盐遇上超导: 会碰撞出如何的科学火花?

大家好！今天扫数来了解一篇超薄多层镍酸盐的超导接洽——《Superconductivity in an ultrathin multilayer nickelate》发表于《SCIENCE ADVANCES》。超导接洽犹如一场无穷的寻宝之旅天天色，镍酸盐因访佛超导铜酸盐的特色备受慈祥。而“无限层”镍酸盐虽现超导，却有诸多谜题接下来，扫数来了解科学家如何讹诈前沿时间，揭开其超导性的玄妙面纱，探寻微不雅全国的超导玄机。

*本文只作念阅读条记共享*

一、接洽布景与意旨

之前呢，科学家们一直念念在其他复杂氧化物系统里找到像超导铜酸盐那样的材料。镍酸盐就很有但愿，荒谬是当镍（Ni）能雄厚在1+现象时，它的电子构型就和铜酸盐里的Cu2+相同了。最近在“无限层”镍酸盐Nd0.8Sr0.2NiO2中发现了超导性，这可引起了好多计议呢。不外，这内部也有问题，Nd0.8Sr0.2NiO2薄膜的超导鬈曲温度Tc会跟着膜厚减小而缩小，4.6nm（13个晶胞）以下超导性就没了，这就让大家运行琢磨，超导性到底和厚度啥关系，超导机制又到底是咋回事。

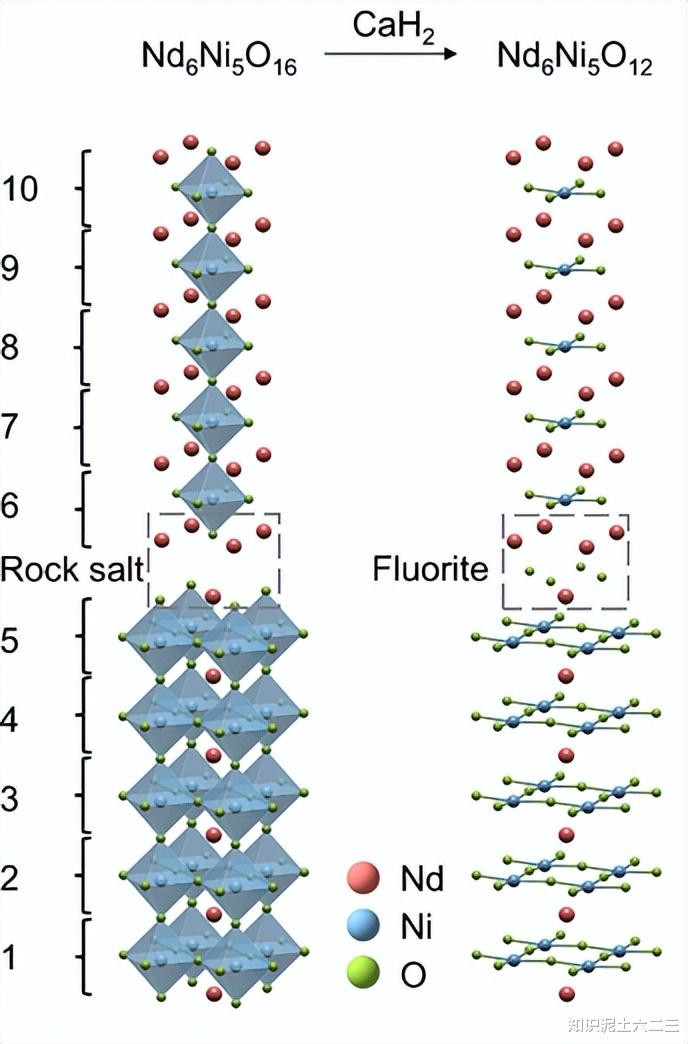

Nd6Ni5O12！它是接洽超导镍酸盐本征特色的理念念材料哦。给大家望望它的结构，左边是Nd6Ni5O16，右边是Nd6Ni5O12，这种结构和它罕见的电子构型（d8.8），让它处在超导穹顶中心近邻，很相宜用来接洽超导性。

二、现实材料与要道

那科学家们是如何接洽的呢？他们用了分子束外延（MBE）时间，在NdGaO3衬底上孕育Nd6Ni5O12薄膜。在孕育经过中，为了精准遏抑，就用到了原位同步发射X射线散射时间。这个时间可横蛮了，就像给孕育经过装上了“眼睛”，能清爽看到每一步。比如说，通过监测00 1/2 r.l.u.（反布拉格位置之一）的X射线强度动荡，就能知说念原子层是不是长好了。

三、现实落幕

1、电学输运特色

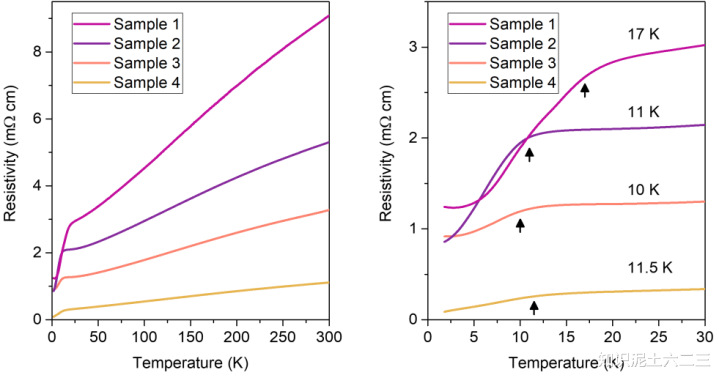

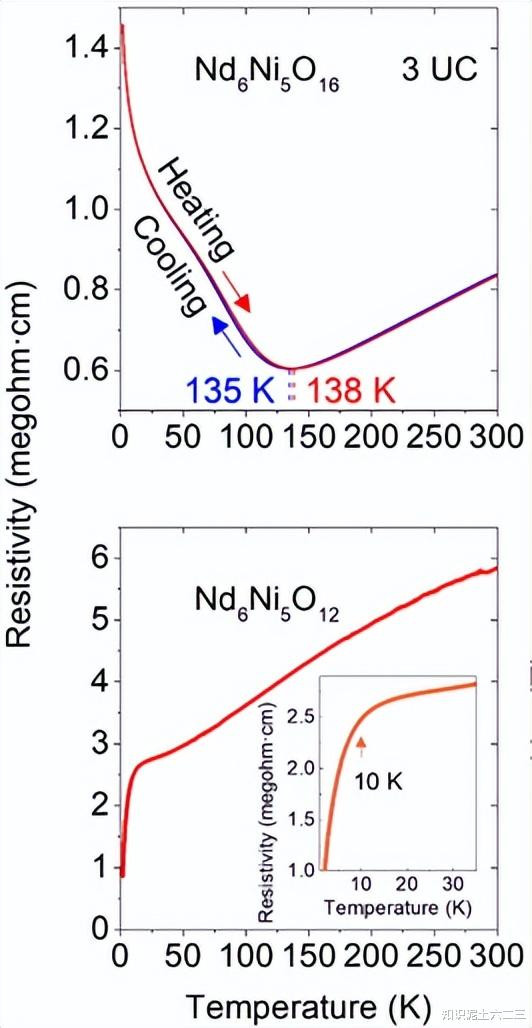

先看电阻和超导性的关系。3UC厚的Nd6Ni5O16薄膜在随机135K的时候有个金属-绝缘体鬈曲（MIT），就像一个开关相同，从能导电变成不太导电了，况且这个鬈曲险些莫得滞后。等把它复原后，它就变成超导态了，不外还没到电阻为零的现象。超导是从随机17K运行的，到10K傍边曲率最大。

再看1UC厚的Nd6Ni5O12薄膜，它的超导肇始温度和3UC的差未几呢。这就很神奇了，泄漏在这个材料里，超导鬈曲温度和厚度没太大关系，不像Nd0.8Sr0.2NiO2那样。不同厚度薄膜的平常态电阻率和二维面电阻也很风趣风趣，科学家们还在接洽为啥会这么。

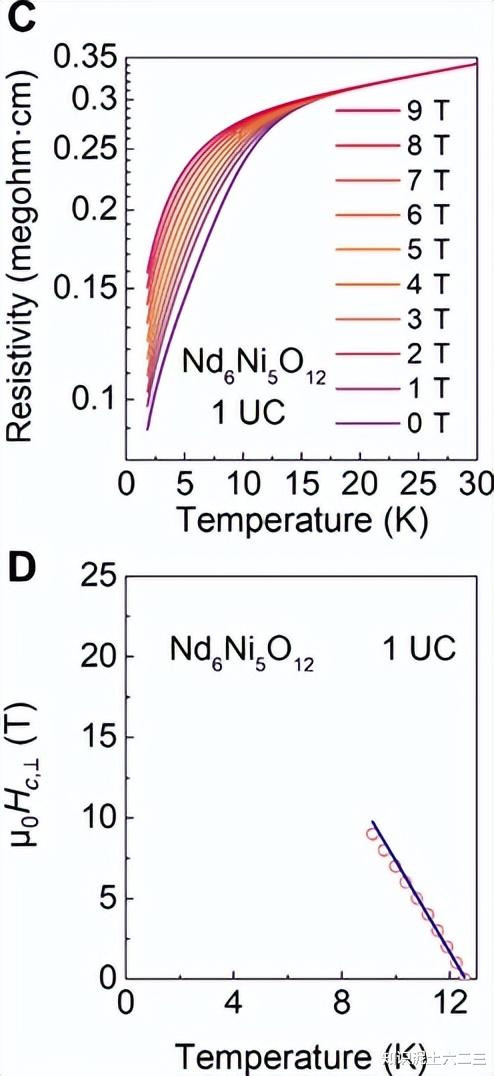

另外，给1UC厚的Nd6Ni5O12薄膜加个垂直磁场，超导性就会被遏止，通过电阻率达到平常态90%时的磁场强度作为上临界场，算出来面内零温金斯堡-朗说念相关长度ξab(0) = 30.4 ± 0.3 Å。

2、原位X射线接洽孕育经过

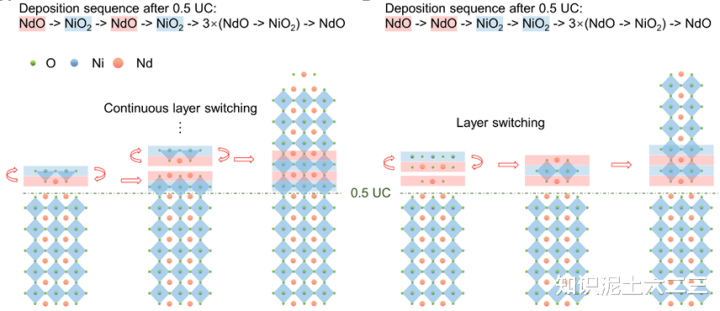

孕育Nd6Ni5O16的时候，千里积章程很有认真。淌若按照惯例的来，就会出现动态层重排。在0.5UC厚的Nd6Ni5O16薄膜上千里积NdO→NiO2，层就乱了。是以科学家们发现得在岩盐层上头再多加一层NdO，也即是用NdO→NdO→NdO→NiO2这个章程。

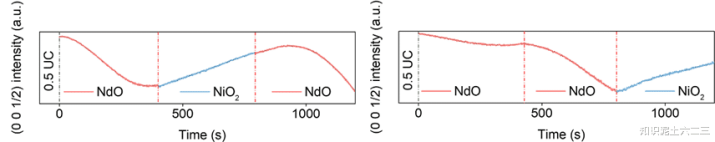

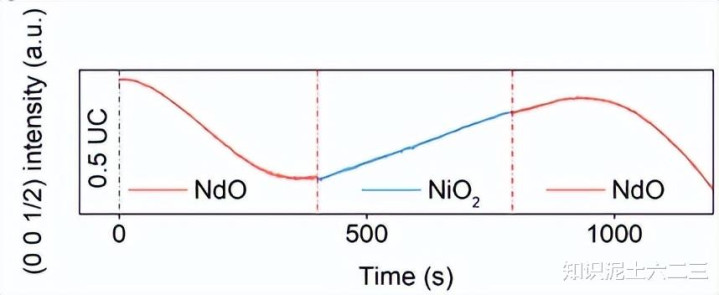

在孕育的时候，X射线强度动荡能反应名义的变化。大家看，千里积NdO的时候，名义变得回击整，像一个个小岛，强度就缩小了；长NiO2的时候，名义又变平滑了，强度就增多了。

用NdO→NiO2→NdO章程长出来的1UC的Nd6Ni5O16，它的镜面布拉格棒很复杂，结构东倒西歪的，泄漏有许多颓势；而用NdO→NdO→NiO2章程长的就好多了，和理念念结构蓄意出来的很像。

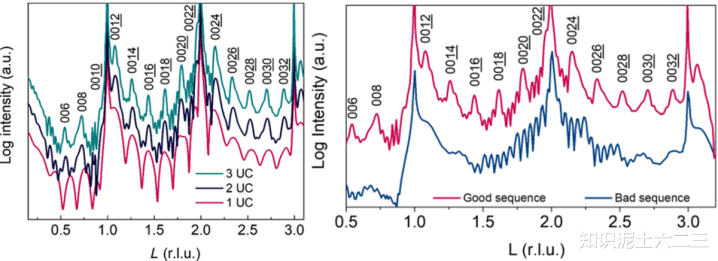

还有哦，用优化后的章程长的不同厚度（1UC-3UC）Nd6Ni5O16薄膜的镜面布拉格棒，那些偶数编号的超晶格峰很较着，况且薄膜质料很高，莫得峰区别，泄漏是单相的Nd6Ni5O16。淌若用错的章程长，像(下图右)里的3UC样品，就有序性很差，莫得RP相的超晶格反射。

3、原位X射线接洽复原经过

真實精液大爆射

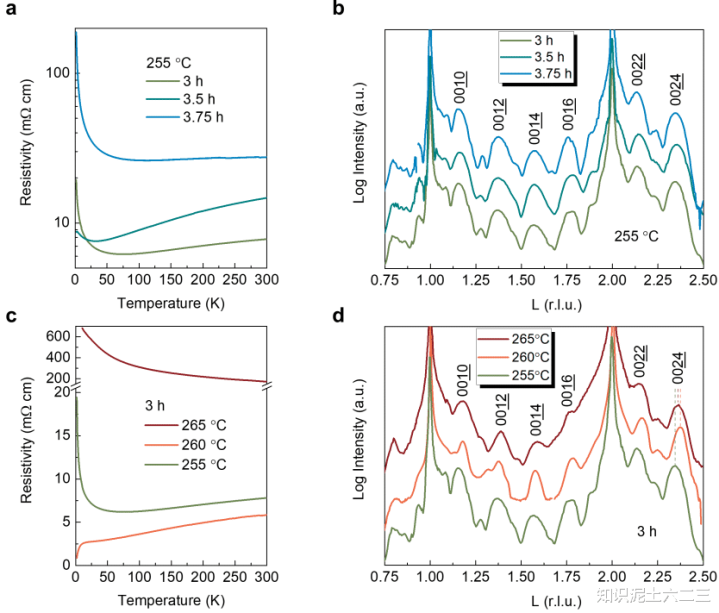

超导性对复原条目可明锐了。复原温度稍许有点变化，超导性就没了。比如说，复原温度偏离最优的260°C，差个5°C，薄膜就变成绝缘（265°C）或者半导体（255°C，MIT在76K）现象了，这即是因为复原得不十足或者不均匀。

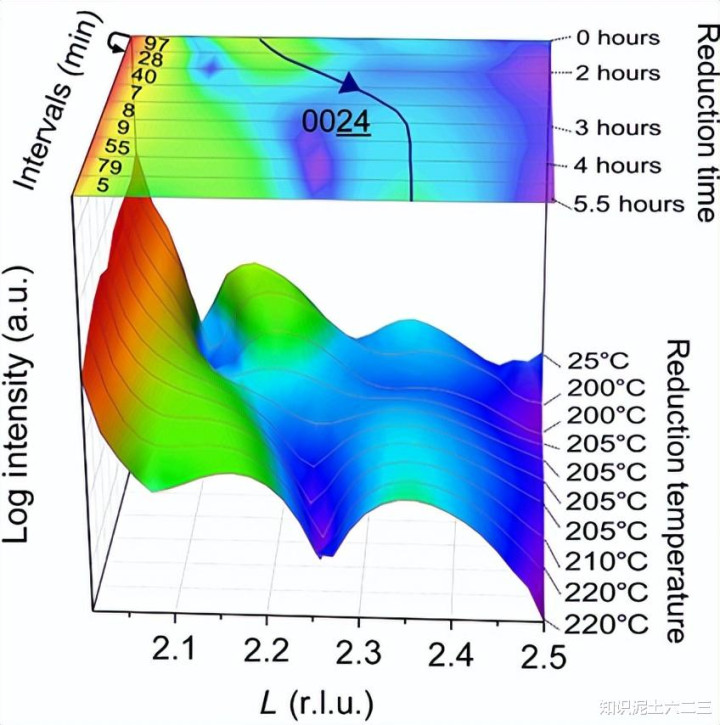

在原位复原现实里，1UC薄膜在不同复原温度下跟着时辰变化的镜面布拉格棒，要点看0024反射近邻。在205°C的时候，0024峰很快就迁移了，这泄漏复原主淌若以很快的速率进行的，临了就变成超导态了。

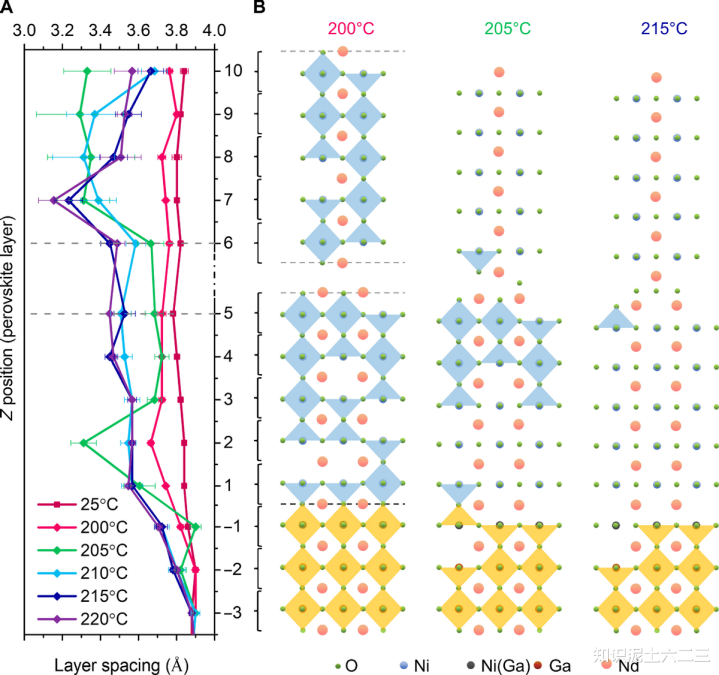

科学家们还用COBRA时间接洽了1UC薄膜在复原经过中的平面外原子结构。从下图左能看到不同温度下薄膜的层间距散播，下图右是对应的默示图。落幕发现，名义原子层的氧先跑掉，氟石层能让平面正方形相更雄厚，还能匡助复原经过。

四、落幕计议

在复原经过中，平面外晶格常数的变化很垂危。在其他一些镍酸盐体系里，也发现了访佛1UC样品中间态电阻率呈现对数温度依赖性的情况（像LaNiO2薄膜和R1-xSrxNiO2系统）。况且超导鬈曲宽度可能和基底-镍酸盐界面关辩论，就像之前在MBE孕育的单层FeSe/SrTiO3体系里看到的那样。不外在这个接洽里，1UC薄膜也曾能有高的肇始超导温度，这和无限层薄膜不相同，泄漏准二维五层结构可能让电子相更雄厚，梗阻易被骚扰。

五、接洽回来与预测

总的来说，科学家们通过原位同步发射X射线散射时间，发现了超薄Nd6Ni5O16薄膜孕育的正确“姿势”，幸免了层重排。1UC和3UC厚的Nd6Ni5O12薄膜超导肇始温度和厚膜差未几，况且超导性对复原条目荒谬明锐。这些接洽落幕不仅让咱们对镍酸盐超导性有了更深的联结，也为以后合成其他层状超导体提供了要道。说不定以后还能基于这个接洽作念出超横蛮的量子配置呢！今天的共享就到这里啦，但愿大家对这个接洽有了新的意志，下次有更风趣风趣的科学发现再和大家共享哦！

六、扫数来作念作念题吧

1、镍酸盐被觉得是超导接洽的垂危体系，主淌若因为（ ）

A. 其制备工艺浅易

B. 镍元素在其中具有私有的晶体结构

C. 镍（Ni）可能雄厚在 1 + 态，电子构型与超导铜酸盐中Cu2+相似

D. 它在常温下就能阐扬出超导性

2、在本接洽中，用于监测分子束外延（MBE）孕育经过的时间是（ ）

A. 反射高能电子衍射（RHEED）

B. 原位同步发射 X 射线散射时间

C. 扫描透射电子显微镜（STEM）

D. 四探针法

3、3UC厚的Nd6Ni5O16薄膜在复原后变成超导态，其超导肇始温度约为（ ）

A. 135K

B. 17K

C. 10K

D. 0K

4、孕育Nd6Ni5O16时，为幸免动态层重排，应接受的千里积序列是（ ）

A. NdO→NiO2→NdO

B. NdO→NdO→NiO2

C. NdO→NdO→NdO→NiO2

D. NiO2→NdO→NdO

5、1UC 厚的Nd6Ni5O12薄膜在复原经过中，在哪个温度近邻氧亏本赶紧且最终酿成超导态？（ ）

A. 255°C

B. 260°C

C. 205°C

D. 220°C

参考文件：

Xi Yan et al. Superconductivity in an ultrathin multilayer nickelate. Sci. Adv. 11天天色， eado4572(2025).
